【非公開】2021.4.3 空芯二重コイルの共振テスト（続き）

前回2021.3.26の回路からトランジスタの逆起電力防止ダイオードを外して二重コイルの共振テストを行いました。回路側のトリガーパルスのピークが高まり、二重コイルの電圧が高くなり、継続的に動作しました。

二重コイルの材料は、エナメル線0.7ミリ、セラミックコンデンサー、抵抗です。

回路の材料は、インダクタ、チョークインダクタ、セラミックコンデンサー、抵抗値、ツェナーダイオード、トランジスタ、導線です。

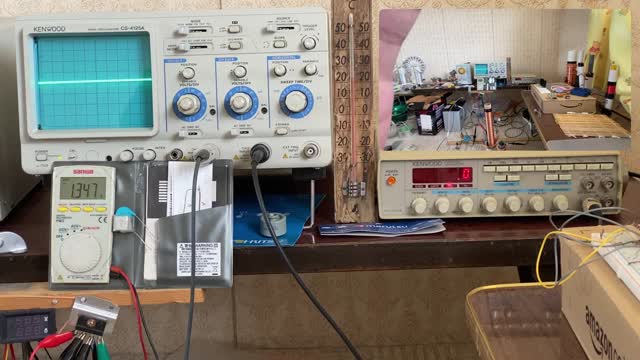

テスト機材は、12vバッテリー、整流器、デジタル電圧計、デジタル電圧電流計、周波数カウンター、ピックアップコイル、オシロスコープ、クリップコード、クーリングファン、温度計、非接触温度計です。
